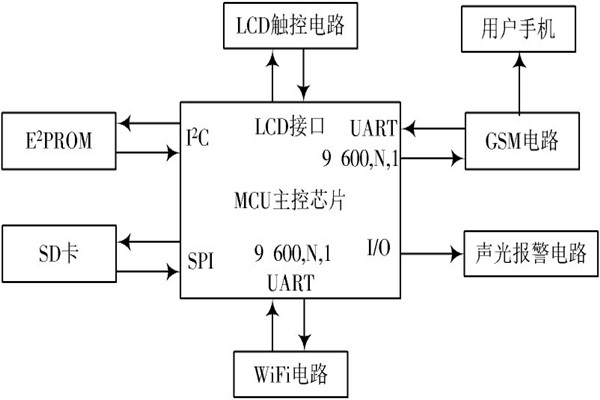

环境监测主机设备主要结构如图所示,主要包括MCU主控芯片、GSM电路、WiFi电路、声光报警电路、SD卡电路、E2PROM电路、LCD触控电路等部分构成。
环境监测主机设备主要负责数据接收和处理,因此主机设备主控芯片需要很高的数据处理能力,这里选择意法半导体(ST)公司出品基于Cortex-M3内核的单片机STM32F103RCT6,该款单片机性能强悍,数据处理能力优异,同时价格低廉,功耗相对较低。
环境监测的设计选用SIM800A实现远程GSM短信报警,该款环境监测模块功耗低,稳定性强,功能丰富,可以实现语音、SMS和数据信息的传输。单片机通过UART与GSM和WiFi数据交换,波特率9600b/s。采用3.2寸TFT液晶彩屏进行人机交互,支持触控操作,可以通过触屏直接控制各个从机的外设开关。
