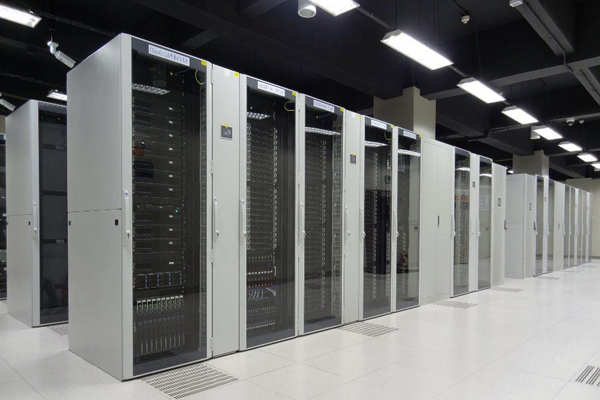

机房环境监控系统的硬件系统主要由STM32单片机最小系统及外围电路,温湿度、甲醛、TVOC、粉尘数据采集电路,OLED液晶显示电路,阈值警报电路和通信电路组成。
机房环境监控系统硬件电路工作原理是:主控制器STM32F103C8T6采用单总线协议读取温湿度传感器数据,采用串口协议读取甲醛、TVOC和粉尘传感器的数据,并用OLED液晶屏显示相关环境数据;如果环境值超过标准,阈值警报电路将发挥作用;最后将采集到的环境数据通过通信电路传输至环境监控系统云平台。
