环境监测系统是整个楼宇环境监测的主要媒介，操纵着整个环境监测进度，而在该系统中，环境监测模块是其核心组成部分。下面戴庆成带大家了解一下环境监测模块基本构成！

环境监测模块用于监测室内温度、湿度及空气质量。主要由Arduino Uno主控板、Xbee pro S1无线模块、Arduino Xbee扩展板、温湿度传感器DHT22、空气颗粒物传感器GP2Y1051AU0F、带IIC接口的1602LCD显示屏组成。

温湿度传感器DHT22的温度量程为-40～80℃，分辨率为0.1℃，精度为±0.5℃；相对湿度量程为0%～99.9%，分辨率为0.1%，精度为±2%，该传感器读取时间间隔需大于2s，其波特率为9600bit/s。空气颗粒物传感器GP2Y1051AU0F是夏普灰尘传感器，可测量0.8μm以上的微小粒子，其内部对角安放着红外线发光二极管和光电晶体管，通过探测空气中尘埃反射光来检测空气颗粒物质量，波特率为2400bit/s。

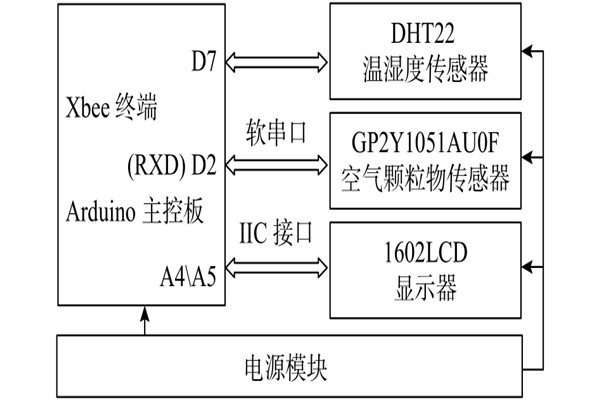

环境监测模块结构图如图所示。大家可以结合上图对环境监测模块的基本构成简单了解一下。
