在《QQ物联下楼宇环境监测系统的总体架构！》一文中，三水环境监测公司为大家介绍了环境监测系统的总体架构，今天三水为大家带来基本硬件组成图，大家一起来看一下吧！

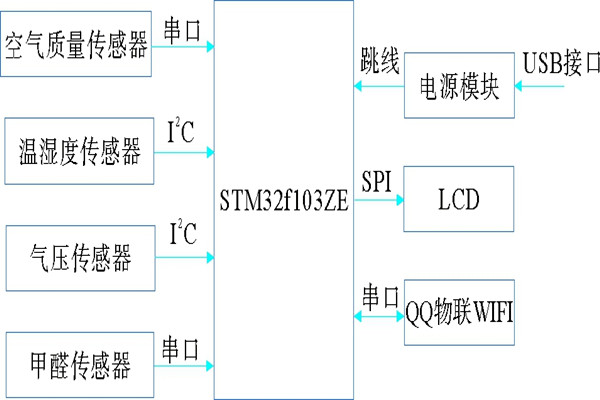

环境监测系统硬件主要包括核心控制芯片STM32，它是标准的32位处理器，运算速度快、中断延迟短。环境监测系统采用的型号是STM32f103ZE，用来控制各类传感器的输入信号，经过STM32处理后，信息通过LCD液晶屏进行显示，也可通过串口将信息经过QQ物联WIFI模块传输到远程QQ物联平台进行应用。电源模块采用USB口供电，输出电压为5V和3.3V，满足系统电源需求的多样性。环境监测系统硬件总体框图如图所示。

环境监测系统的环境质量传感器通过串口与STM32控制器进行通信，测量PM1.0、PM2.5及PM10等3种颗粒的数据；温湿度传感器、气压传感器通过I2C与控制器进行通信，分别测量当前环境的温湿度和气压海拔；甲醛传感器通过串口与STM32通信，测量甲醛浓度。系统通过SPI输出，在液晶屏进行显示，也可将信息通过串口发送给QQ物联WIFI模块。

以上内容就是环境监测系统基本硬件组成图的相关介绍，大家可以结合总体架构一文详细了解。
