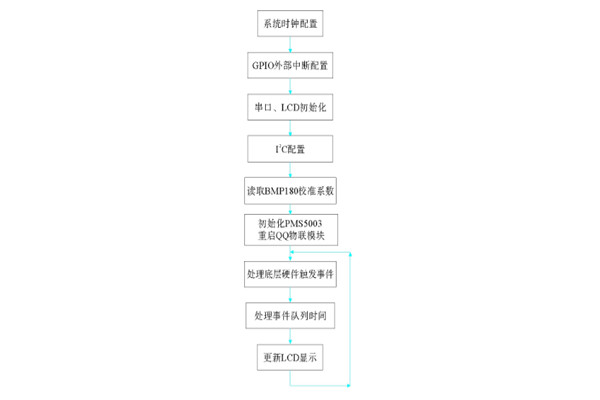

由于环境监测系统涉及的传感器及通信接口较多，如USART、SPI、I2C等，所以设置硬件状态标志及软件事件队列时，分别储存底层的硬件触发标志和需要处理的软件事件。环境监测系统软件设计时，注意函数封装，基于STM32标准外设库基础上，逐个优化，方便读取和修改代码。环境监测系统总体流程图如图所示。

环境监测系统上电后，先进行系统时钟初始化、外部事件中断配置、串口初始化、I2C配置及LCD初始化，为后续处理做准备，读取BMP180校准系数及初始化PMS5003和QQ物联模块，并进入队列事件循环，不断执行处理底层硬件触发事件和事件处理队列，及时更新LCD液晶屏。该流程包括HalEvent( )和ManageEvent( )两个重要函数，前者用来处理各种底层触发事件，后者用来处理事件队列事件。其中，HalEvent( )函数的关键代码如下：

if(status_hal& HALEVENT_FLAG_UART_READ)

Get_UART_Data(Rx_Data_len，LumMod_Rx_Buf)；//从串口读数据

if(status_hal& HALEVENT_FLAG_TIM3_OVR)

TIME_10ms( )；//处理10 ms数据，模拟分时处理

if(status_hal& HALEVENT_FLAG_KEY_INT)

Key_handle( )；//处理按键事件

在硬件中断及软件处理环节中若需要后续软件处理的情况，会在相应环节将需要处理的事件写入事件队列，ManageEvent( )会选取优先事件进行处理，实现队列的管理。其算法如下所示。

if(!(isEmpty( ))) cmd=ReadEventList( )；//若是列表不为空则读取指令进行分析

switch(cmd&0xff00)

{

case EVENT_TIME_100 ms： Time_100 ms_handle( )；

break； // 每100 ms对相应要处理的事情进行一次判断

case EVENT_TIME_SECOND：One_Second_handle( )；

break； // 每秒对要处理的事情进行一次判断

case EVENT_READ_SENSOR_DATA：Read_Sensor( )；

break； // 发送命令读取传感器数据

case EVENT_WIFI_WIFI_RESET：wifi_reset( )；

break； // 重启WIFI模块

case EVENT_WIFI_SMART_LINK：wifi_Goto_Smartlink( )；

break； // 令WIIF进入SMARTlink模式

case EVENT_WIFI_READ_STATUS：Read_Wifi_STATUS( )；

break； // 读WIFI模块状态

case EVENT_WIFI_SEND_QQ_TEXT：Send_TEXT_TO_QQ( )；

break； // 向QQ聊天界面发送消息(实时推送到QQ消息)

case EVENT_SEND_AQI_TO_WIFI： Send_AQI_To_QQ_H5( )；

break； // 向QQ H5设备界面发送数据

case EVENT_SEND_TEMP_TO_WIFI： Send_Temperature_To_QQ_H5( )；

break； // 向QQ H5设备界面发送数据

default:

break；

}
