现代集约化楼宇建筑面积逐步增大，环境监测系统多点部署传感器测点才能有效监测楼宇建筑内存在环境不均衡现象。三水环境监测公司采用在一层楼宇建筑内多点均匀部署无线传感器测点的方式，来测量楼宇建筑内部环境分布。每个无线传感器测点集成有温、湿度，CO2和NH3传感器。

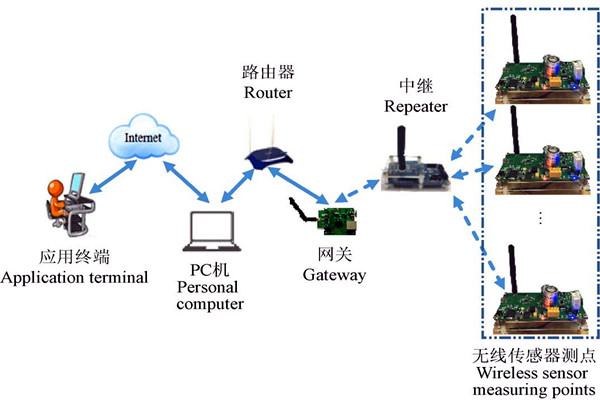

环境监测系统无线传感网络结构如图所示，包括无线传感器测点（数据采集前端）、中继（或中转节点）、网关（边缘路由器）、路由器、PC机（数据存储和信息监控）、应用终端（信息管理）。

无线传感器测点由CC2530控制模块、传感器模块（包括温、湿度，CO2和NH3传感器），无线收发模块，供电电源管理模块组成，采用8800mAh/7.4V的锂电池供电，在每5min采样1次的情况下，可供环境监测系统整个网络连续工作4×24h。每次采样设置3min传感器预热时间，采样间隙测点进入PM2低功耗模式，电流仅为8μA。中继通过网关将采集数据转换为IPv4协议数据，由内部局域网或者Internet外网传输至PC机。PC机上安装的基于VisualStudio2012（Microsoft，美国）的软件平台开发的专用数据采集软件，从网络内抓包获取数据，并将数据存储到SQLserver数据库，实现环境监测系统的信息存储和管理功能。

以上内容便是环境监测系统无线传感网络的系统架构，大家可以简单了解一下，对于整个环境监测项目的网络信息传输会有更清晰的认识。
