环境监测系统的结构复杂，是众多模块的集合体。其中，信息测量模块发挥着重要的作用。今天三水智能化环境监测公司就环境监测系统的信息测量模块为大家详细介绍一下。

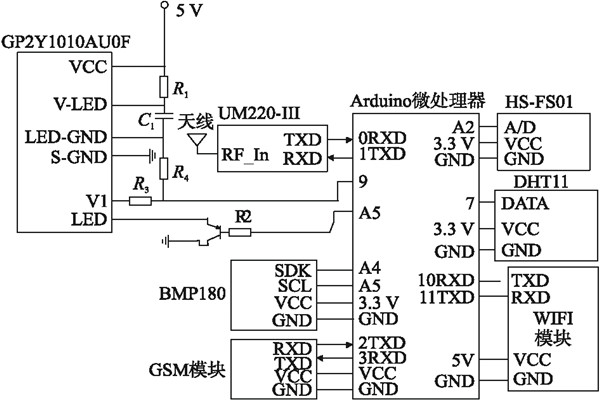

光学灰尘浓度检测传感器可根据输出脉冲的幅值的大小来判断颗粒浓度的高低。环境监测系统的电路连接如图所示。电路中的电阻R2起到限流的作用，R2建议值10kΩ，R3和R4起分压作用，分别为10kΩ，R1、C1分别为150Ω和220μF的电解电容，晶体管Q1可以增加LED脚的驱动能力，Q1为2SC1815。Arduino单片机的9号引脚作为PWM脉冲的输出管脚，为传感器提供输入信号，A5引脚为单片机内部ADC的5号模拟输入管脚。

环境监测系统气压传感器BMP180通过A/D转换模块以最高128次/s的速率将气压的模拟值采样转换成数字信号，同时控制单元读取存储器EEPROM中的11个温度补偿校正参数，完成采样后将数据通过IIC总线传给微控制器，通过微处理器处理得到当前的气压值。Arduino的IIC总线接口(A4、A5)与BMP180相连接，按照IIC协议读取温度补偿校正参数，经过温度补偿校正参数和软件插值优化处理后得到当前的温度、大气压值。

环境监测系统DHT11传感器由电阻式感湿元件、NTC测温元件与8位单片机组成，响应速度快且抗干扰能力强，可以精确测量温湿度。DHT11模块与Arduino微处理器的数字量端口引脚7相连，获取传感器传输的数字信号，通过处理得到当前的温湿度。

环境监测系统HS-FS01模块是三杯式风速传感器，在流动方向上设置3个固定挡板，通过测量因流速不同产生的压差，推算出风速。HS-FS01模块与Arduino微处理器的模拟量端口A2相连，获取传感器传输的模拟量信号，通过处理得到当前的风速值。

本文对于环境监测系统信息测量模块的介绍十分详细，大家可以结合图中信息进行了解。当然，如果大家有所疑问可以随时与我们沟通。三水智能化环境监测公司自主研发环境监测系统，性能齐全，节能效果显著，值得信赖。
