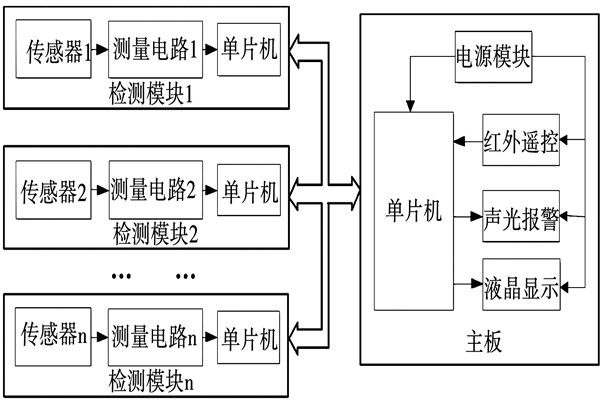

封闭环境下环境监测系统由主板和多个相对独立的监测模块组成。环境监测系统总体框图如图所示。

环境监测系统的基本测量参数有：氧气、二氧化碳、差压、环境温湿度、有毒气体(一氧化碳、硫化氢)等环境参数，特定环境中可根据情况进行增减监测参数，比如氨气、甲醛等。对封闭环境空气质量进行监测可以为现场的工作人员提供空气质量基本参数直观值，同时通过环境空气质量评价算法给出可信的空气质量评价。

主板用于接收环境监测系统监测模块的数据信号、判断环境参数是否超限、进行环境质量评价等工作，主板还有设定监测参数上限或下限、模块标定、系统参数设置等工作。在环境监测系统的监测模块上，气体传感器将监测到的气体数据转化成微弱的模拟信号，经过测量电路进行滤波、放大后送入单片机进行A/D转换，通过数据处理程序转换为环境参数值，之后通过串行接口发送给主板。不同的环境监测系统监测的环境参数有一定不同，为满足多方面需求，监测模块可以灵活的组合配置，以适应不同的封闭环境的监测要求。
