随着环境监测市场的扩大，人们需求的增多，现在市场上的环境监测系统类型越来越多，功能也越发强大。今天三水智能化环境监测公司为大家介绍一下ZigBee环境监测系统缺一不可的两大硬件。

1.空气质量探测器

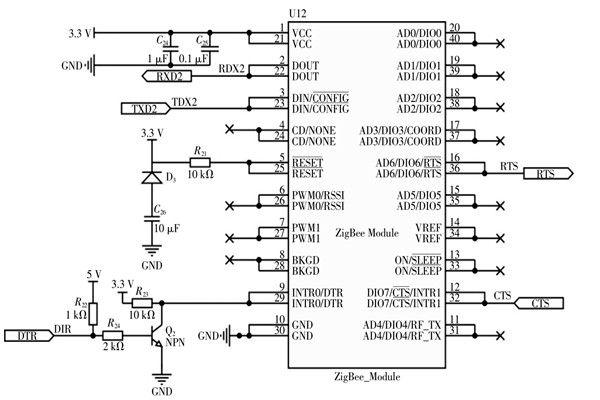

MCU采用STM32F103，支持多种调试模式，丰富的资源满足空气质量探测器的需要。显示部分选用尺寸小、分辨率高的龙丘24.4mm（0.96英寸）OLED显示屏。ZigBee通信模块使用Digi公司的XBee和XBeePRO模块。环境监测系统该模块按照固件类型分为协调器、路由器和终端，通过对模块烧写不同的固件可以实现不同的功能。其中，协调器负责组建无线Mesh网，路由器和终端上电后自动连接到该网络。XBee模块可以自组网，方便扩容；XBeePRO模块的使用方法与XBee模块相同，但传输距离可达1.5km。ZigBee通信模块的原理如图所示。

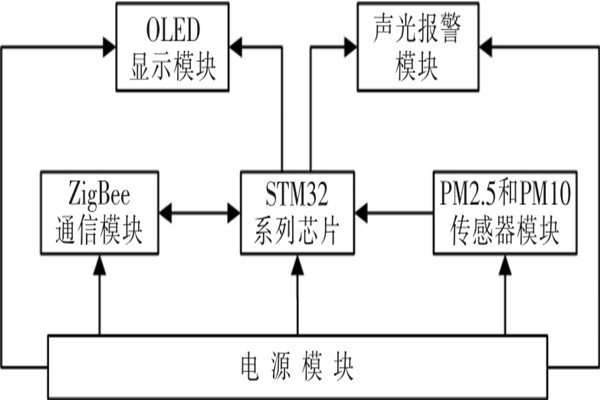

PM2.5和PM10传感器使用SDS011，能够测得空气中0.3～10μg大小的悬浮颗粒物浓度。该传感器采用激光散射原理，当激光照射到通过检测位置的颗粒物时，会产生微弱的光散射，通过不同粒径的波形分类统计及换算公式可以得到不同粒径的实时颗粒物浓度数据。ZigBee环境监测系统空气质量探测器硬件结构如图所示。

2.网络协调器硬件部分

ZigBee协调器组建无线Mesh网，在各个空气质量探测器所包含的ZigBee路由器模块加入到该网络后，可查询各监测点采集到的空气质量数据，集中处理后通过RS232串口传输给4G通讯模块。4G通讯模块采用映翰通公司的IR900模块，环境监测系统该模块所提供的4G无线网络和多种宽带服务，以及较完善的互联网接入等功能满足网络协调器部分的需要。4G通讯模块从ZigBee协调器获得空气质量数据，通过4G通讯方式将该数据传输至云平台。

综上所述，空气质量探测器以及网络协调器硬件部分便是ZigBee环境监测系统缺一不可的两大硬件，这两部分设备在整个系统运行中发挥着不可替代的重要作用。
