随着环境监测行业的发展，环境监测系统获得了越来越多的应用，而且针对不同的用途，系统的差别很大。今天三水智能化为大家介绍一下TVOC环境监测系统的气路结构。

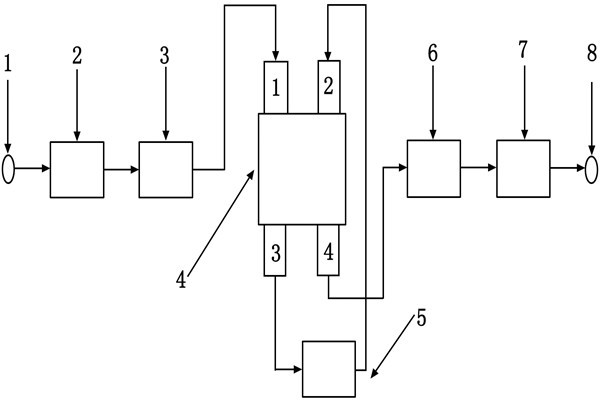

TVOC环境监测系统的气路结构设计示意图如图所示。

1 样品进样口；2 精密过滤器；3 采样泵；4 电磁四通阀；5 热解吸管；6 PID传感器；7 流量传感器；8 样气排空口。

TVOC环境监测系统主要由样品进样口、精密过滤器、采样泵、电磁四通阀、热解吸管、PID传感器、流量传感器和样气排空口等组成，具有气路结构简单、无需额外提供载气，环境空气即可作为载气等特点。

精密过滤器具有对样品气进行预处理功能，主要用于过滤环境空气和待测气体中的颗粒灰尘和水汽，以防小颗粒物或水汽进入到气路中影响热解吸管性能，降低相关部件的寿命。

电磁四通阀主要是实现基线采集和样气采集，富集和进样等气路的切换。样品气采样采用泵吸式原理，采样泵为派克汉尼汾公司的4.5V隔膜式低噪音空气泵，和流量传感器共同控制样品气的精确进样。

上述内容便是三水智能化为大家介绍的TVOC环境监测系统的气路结构，大家可以简单了解一下其系统原理。
