对于环境监测系统有所了解的应该都清楚，该系统的结构十分复杂的，其原理也是看似简单，实则细节很多。尤其是主控模块电路，在整个系统运行过程中发挥着很大的作用。那如何设计环境监测系统的主控模块电路呢？三水智能化在本文中为大家详细讲解。

环境监测系统采用MCS-51系列单片机为核心处理器进行数据分析处理。在工业控制领域使用的单片处理器中，属51系列的8位单片机的使用最为普遍。设计选用的微处理器STC89C52内部自带8K字节的存储器，工作电压低，性能稳定，而且能够完全适合工业级别的MCS-51指令集以及输出管脚分布。

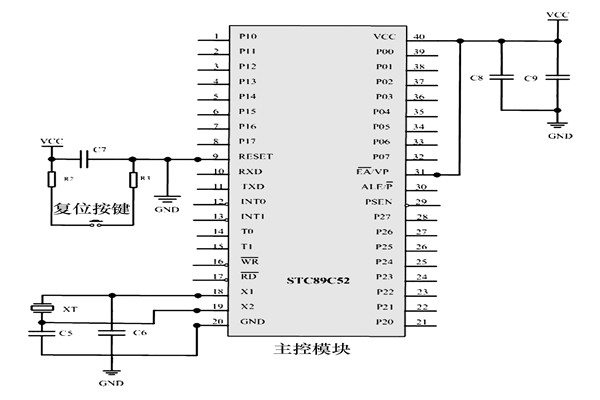

环境监测系统单片机的最小系统（见下图）是简单电路，可以使该单片机保持正常的工作。该单片机的最小系统电路包含5个部分，分别为电源电路、时钟电路、复位电路、片内外程序存储器选择电路、输入/输出接口电路。其中前3个电路是保证单片机的控制系统维持正常运作的最基本的电路，不可或缺。

1.电源电路

单片机的VCC引脚连接直流电源正极，要求4～5.5V之间的稳定电压，以保证系统正常运作。其GND引脚要求连接该直流电源的负极。一般在两电源引脚之间连接一个10μF的电解电容和一个0.1μF陶片电容，用以抑制杂波串扰，确保电路稳定，从而改善系统电路的抗干扰能力。

2.时钟电路

STC89C52单片机规定18引脚及19引脚连接外部晶振和电容，该单片机的工作频率在2～33MHz范围，单片机工作频率由晶振的频率决定，一般选取的是11.0592MHz。连接的2个电容通常取3pF。

3.复位电路

引脚RST上连续的24个工作主频周期的高电平可以使单片机完成复位。一般情况下，复位电路使引脚RST保持至少10ms以上的高电平才能保证系统可靠复位。当系统在正常运行时，可通过按复位按钮的方法使单片机进行快速复位。

环境监测系统主控模块电路的设计大致就是如此，电源电路、时钟电路以及复位电路之间的联动，实现了整个主控模块电路的运转。
