在环境监测系统的整个系统配置中，自动采样电路是很关键的一部分，在采样工作中发挥着重要作用。那什么是环境监测系统的自动采样电路呢？别着急，三水智能化环境监测公司在这里为大家详细介绍一下其含义、配置以及原理。

环境监测系统的自动采样及气路切换模块主要包括气体采集模块、气体信号监测模块和气路控制模块等。气路控制模块主要是通过控制电磁四通阀的开启和关闭实现气路的切换。气体采集模块主要是通过控制采样泵的开启时间和采集流量传感器的流量值实现样品气的精确采样。气体信号监测模块主要是通过PID传感器将环境空气的TVOC浓度值转换为电压值，然后由采用Σ-Δ调制技术的24位多通道AD7793器件进行模数转换达到对气体信号实现环境监测的功能。

开启环境监测系统的制冷模块使其降温到设定值，控制电磁四通阀使其处于样品气采样状态，样品气在采样泵的抽取下，进入到热解吸管中，然后通过流量传感器和PID传感器后排出，可通过采集样品气路流量传感器的流量值和设定采样泵的开启时间来精确控制样品气的采样量；开启加热模块使其快速升温到设定值，控制电磁四通阀使其处于进样状态，在高温条件下，通过外界空气作为载气将热解吸管中的待测挥发性组分带入到PID传感器中，进而通过峰行算法计算出TVOC的含量。

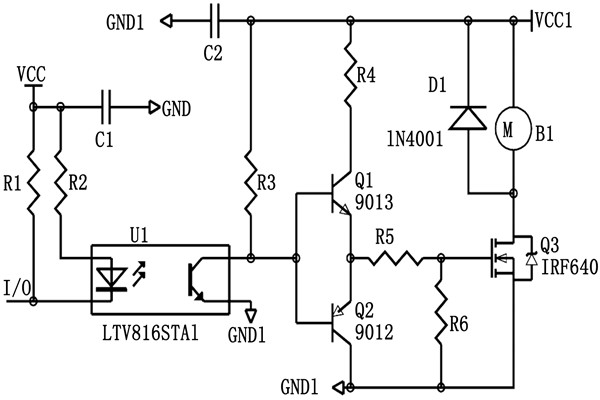

环境监测系统设计的阀泵控制电路如图所示，其工作原理是：主控器件响应用户的参数设置和操作，在I/O口输出一个高电平，使光耦LTV816不导通，光耦输出高电平使Q1导通和MOS管IRF640导通，阀或泵就启动工作；在I/O口输出一个低电平，使光耦导通，光耦输出低电平使Q2导通，MOS管IRF640截止，阀或泵停止工作。

看到这里，大家对于环境监测系统自动采样电路的其含义、配置以及原理应该有所了解了，可以看出，该自动采样电路的存在对整个环境监测项目来说都有这很大的意义。
