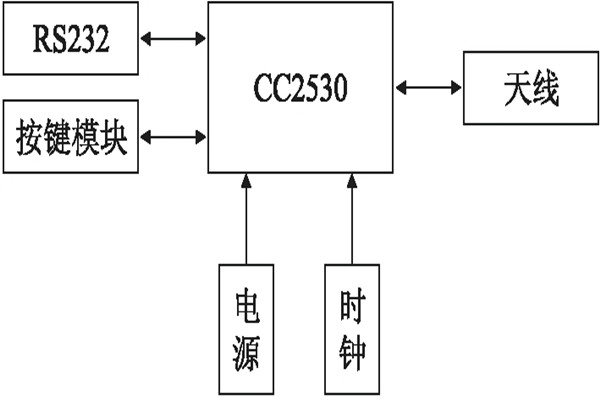

下图为环境监测系统的协调器结构图，从图中可以看出，协调器节点部件众多，主要有电源模块、时钟模块、按键模块、天线等。系统首先需要完成网络整体的初始化和网络组网，并通过RS232通讯接口实现与上位机的通信需求和接收通信数据。

环境监测系统的协调器采用3V普通电池供电，具有单体功能模块能耗低的突出特点，系统中各节点所需电压在2.0V～3.3V之间，所以采用两节普通电池即可满足系统的需求。环境监测系统的部分电路需要的电压为1.8V，通过电压转换能够实现电池输出电压为1.8V。通过REGl117-1.8实现对CC2530的1.8V供电，对应的最大输出电流为1A。

时钟模块能够为CC2530芯片提供两种不同频率的时钟激励，两种时钟频率分别为：

1、32MHz，此频率主要供给CC2530芯片保障正常工作所用；

2、32.768kHz，此频率在CC2530芯片于低功耗模式下使用，能大幅降低CC2530芯片的能耗。环境监测系统的天线采用Whip天线，该天线具有高可靠性和全向性等突出优点。

基于CC2530芯片的协调器在工作时分为发射态和接收态两种模式。

发射态的协调器的工作流程为：

1、对协调器进行初始化；

2、判断所需的信道是否为空闲状态；

3、清空协调器所需的缓存器，为发数据做准备；

4、将发送请求加入到队列中；

5、开始数据发送。

接收态的协调器的工作流程为：

1、通过触发中断机制，使协调器占用资源；

2、对数据包的完整性进行验证；

3、判断数据的合法性等内容，如果无问题则将数据打包并准备送出；

4、将数据请求加入到请求队列中；

5、通过网络信道将数据发送到服务器端。

上述内容便是三水智能化环境监测公司为大家介绍的环境监测系统协调器的配置，尤其是协调器在工作时发射态和接收态两种模式的运行需要大家特别注意一下。
