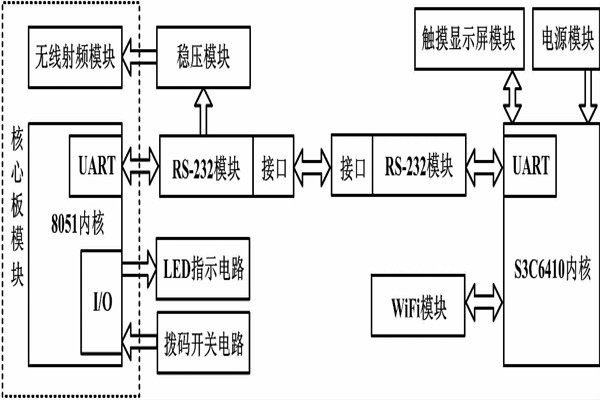

环境监测系统嵌入式无线网关硬件设计图如图所示。

环境监测系统嵌入式无线网关可以看成是衔接ZigBee网络与WiFi网络的桥梁。它以S3C6410嵌入式微处理器为中心，由CC2530 ZigBee收发模块、雷凌WiFi模块及触摸显示屏等共同组成。其中，S3C6410嵌入式微处理器完成数据的转发、协议转换、任务调度、设备管理及界面显示等任务。CC2530 ZigBee收发模块主要完成ZigBee终端的数据接收。雷凌WiFi模块具备软接入点AP(access point)的功能，可以将嵌入式无线网关切换至AP模式，通过WiFi网络将数据发送到远处监控终端。触摸显示屏可以直观显示环境质量状况，从而可以在环境质量状态不好的情况下迅速采取必要的措施。
