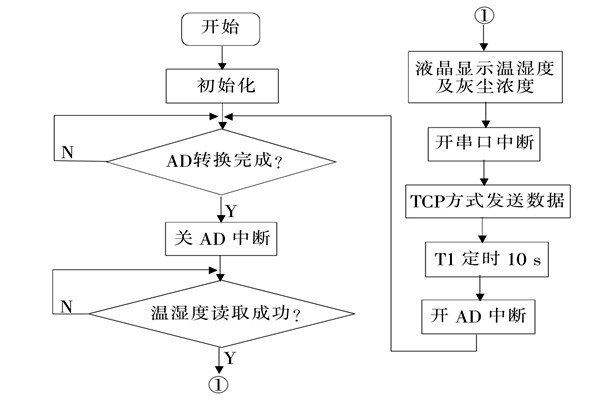

环境监测系统采集终端软件运行总体流程如图所示。系统初始化完成包括液晶、ADC、串口2、T1的初始化、PWM波形的输出以及将SIM900A配置为TCP数据传输方式；串口2采用独立波特率发生器，波特率9600b/s；PWM周期为10ms，占空比约为3.2%，计数脉冲源为T0的溢出脉冲；T1定时10s，即每隔10s采集一次数据并以TCP方式发送至监测中心计算机；通过单片机串口2发送AT指令控制SIM900A模块，SIM900A的TCP配置程序采用多分支选择结构。

环境监测系统的温湿度采集严格遵照时序操作，单片机发送开始信号，先拉低数据线，持续时间应大于18ms，再将数据线设置为输入且拉高，等待dht11的响应信号。dht11发出80μs的低电平响应信号后，会将数据线拉高80μs，表示将开始数据传送，即连续发送40位数据，前32位为有效数据，分别为8位湿度整数、8位湿度小数、8位温度整数和8位温度小数，最后8位为校验和，数据位0或1都是以50μs低电平开始，根据后续高电平的持续时间加以区分，26～28μs为数据位0，70μs为数据位1。

环境监测系统灰尘浓度的采样过程如下：单片机不断地产生PWM脉冲，大约1s后GP2Y1010AU0F工作达到稳定状态。单片机在监测到PWM信号的上升沿后，延时280μs，再启动AD转换，连续4次AD采样，求得输出电压的平均值。根据输出电压（VO）与灰尘浓度（DustDensity）的函数关系式DustDensity=0.17×V0-0.1，可计算出对应的灰尘浓度值。

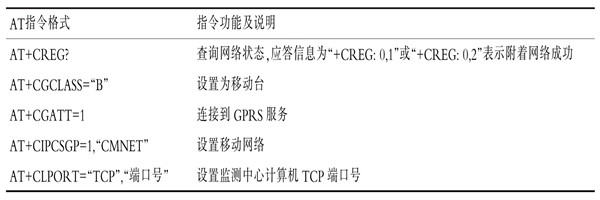

环境监测系统SIM900A的TCP数据传输方式主要用到的AT指令及功能描述见下表。
