现如今，环境监测系统在环境监测领域的作用越来越大，根据不同监测因子的需要会部署不同的采集电路，常见的有温湿度采集电路、可吸入颗粒采集电路、二氧化碳气体采集电路、一氧化碳气体采集电路、甲醛气体采集电路等，下面三水为大家具体介绍一下。

1.温湿度采集电路设计

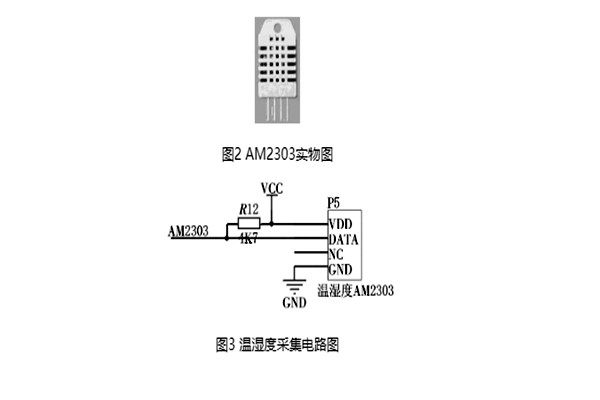

温湿度传感器选用AM2303数字温湿度传感器，传感器包括1个电容式感湿元件和1个高精度测温元件器件，测温范围为-40～125℃，3处引线(单总线接口)，连接方便，器件实物图和接口电路图如图所示。

2.可吸入颗粒采集电路设计

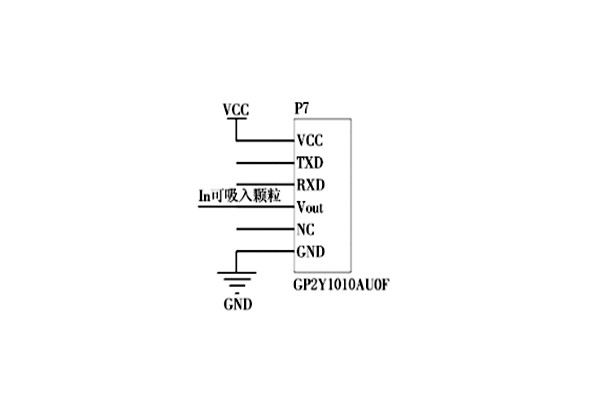

可吸入颗粒传感器选用GP2Y1010AUOFC01，模拟电压输出、数字串口输出两种形式，输出模拟量电压范围为0～5V，可吸入颗粒量程范围为25～500ug/m3。可吸入颗粒采集电路如图所示。

3.二氧化碳气体采集电路设计

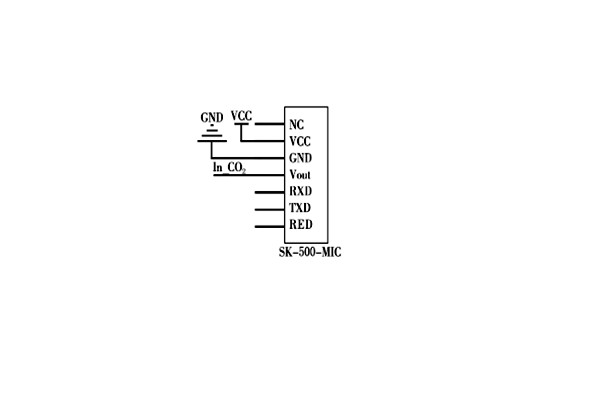

二氧化碳气体传感器选用SK-500-MIC，有串行数据输出和模拟量输出两种形式，模拟量输出范围为TTL(标配)0.4～2.0VDC(常规)，/4～20mA，二氧化碳气体采集电路如图所示。

4.一氧化碳气体采集电路设计

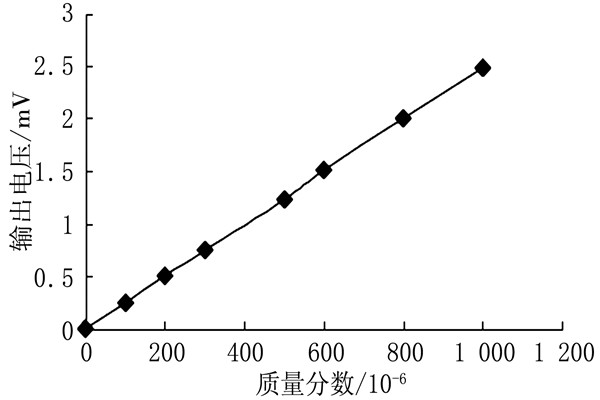

一氧化碳气体传感器选用ME2—CO，利用待测气体在电解池中工作电极电位上的电化学氧化过程，待测气体电化学反应所产生的电流与其质量分数成正比并遵循法拉第定律，通过测定电流的大小就可以确定待测气体质量分数。ME2—CO的量程为0～1000ppm，输出质量分数与输出电压对应曲线如图所示。

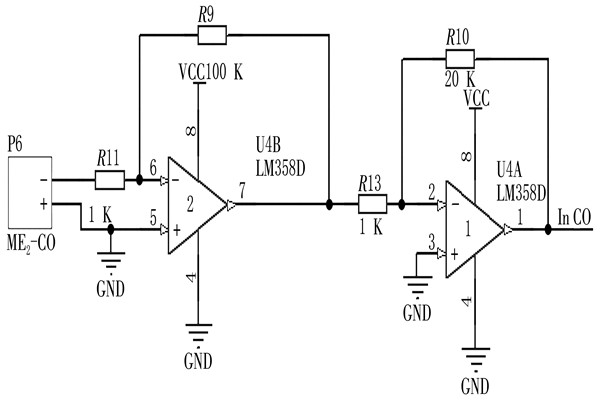

一氧化碳气体采集接口电路如图所示。

5.甲醛气体采集电路设计

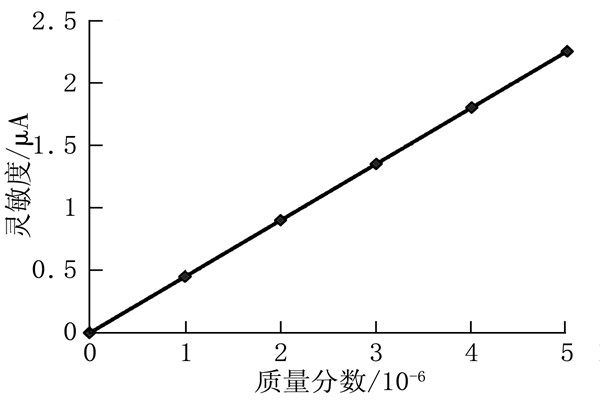

甲醛气体传感器选用ME2—CH2O，甲醛和氧气在工作电极和对电极上发生相应的氧化还原反应并释放电荷形成电流，产生的电流大小与甲醛的质量分数成正比并遵循法拉第定律，通过测试电流的大小即可判定甲醛质量分数的高低。ME2—CH2O监测甲醛气体量程为0～5×10-6，输出电流与质量分数的对应关系如图所示。

以上内容便是环境监测系统温湿度采集电路、可吸入颗粒采集电路、二氧化碳气体采集电路、一氧化碳气体采集电路以及甲醛气体采集电路的基本介绍，大家可以图文结合简单了解一下。
