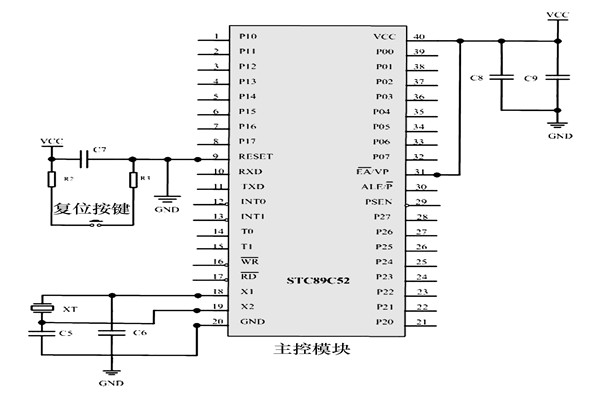

单片机环境监测系统的最小系统是简单电路，可以使该单片机保持正常的工作。该单片机的最小系统电路包含5个部分，分别为电源电路、时钟电路、复位电路、片内外程序存储器选择电路、输入/输出接口电路。其中前3个电路是保证单片机环境监测系统维持正常运作的最基本的电路，不可或缺。

1.电源电路

单片机的VCC引脚连接直流电源正极，要求4～5.5V之间的稳定电压，以保证环境监测系统正常运作。其GND引脚要求连接该直流电源的负极。一般在两电源引脚之间连接一个10μF的电解电容和一个0.1μF陶片电容，用以抑制杂波串扰，确保电路稳定，从而改善环境监测系统电路的抗干扰能力。

2.时钟电路

单片机规定18引脚及19引脚连接外部晶振和电容，该单片机的工作频率在2～33MHz范围，单片机工作频率由晶振的频率决定，一般选取的是11.0592MHz。连接的2个电容通常取3pF。

3.复位电路

引脚RST上连续的24个工作主频周期的高电平可以使单片机完成复位。一般情况下，复位电路使引脚RST保持至少10ms以上的高电平才能保证环境监测系统可靠复位。当环境监测系统在正常运行时，可通过按复位按钮的方法使单片机进行快速复位。

以上内容便是三水智能化环境监测公司为大家介绍的单片机环境监测系统不可或缺的3个电路组成，这三个电路组成缺一不可，是保证系统正常可靠运转的基本条件。
